Двухроторные вакуумные насосы относятся к оборудованию, которое используется для создания и поддержания разрежения в технологических системах. Такие агрегаты востребованы там, где требуется перемещать значительные объёмы газа при сравнительно небольшой степени сжатия на одной ступени. Одним из известных обозначений подобного оборудования является НВД - насосы вакуумные двухроторные. Подробнее посмотреть тут: https://vacma.ru/. Они применяются в промышленности, лабораторных установках, вакуумных линиях, металлургии, химическом производстве, при изготовлении электронных компонентов и в других технологических процессах.
Особенность двухроторной конструкции заключается в использовании пары вращающихся рабочих элементов, которые перемещают газ от входного патрубка к выходному. В отличие от жидкостно-кольцевых или пластинчато-роторных агрегатов, рабочая камера двухроторного насоса обычно не требует постоянного заполнения рабочей жидкостью. Благодаря этому уменьшается риск загрязнения откачиваемой среды парами масла, а конструкция может работать с достаточно большими потоками газа.
При этом двухроторный вакуумный насос нельзя рассматривать как универсальное устройство для любых условий. Его характеристики зависят от конструкции роторов, допустимого давления на входе и выходе, скорости вращения, герметичности системы, температуры газа и особенностей конкретной технологической линии. Поэтому при выборе оборудования важно учитывать не только номинальную производительность, но и весь диапазон рабочих режимов.
Что представляет собой насос НВД
Двухроторный вакуумный насос представляет собой объёмный механизм, в котором разрежение создаётся за счёт периодического захвата и перемещения порций газа. Внутри корпуса размещаются два ротора, синхронно вращающиеся в противоположных направлениях. Между поверхностями роторов и стенками рабочей камеры формируются полости, в которых захватывается откачиваемая среда.
При вращении роторов объём газа переносится от входной стороны к выходной. За счёт геометрии рабочих элементов газ не возвращается в значительном количестве обратно во входную часть, если насос работает в предусмотренном конструкцией диапазоне.
В зависимости от конкретного исполнения роторы могут иметь различную форму. В двухроторных насосах встречаются конструкции с профилированными рабочими элементами, напоминающими по принципу действия насосы Рутса, а также другие варианты объёмных роторных механизмов. Поэтому обозначение НВД само по себе не всегда позволяет определить все технические параметры агрегата. Для точного выбора необходимо обращаться к паспорту конкретной модели.
Главная задача такого оборудования - обеспечить интенсивную откачку газа. При этом многие двухроторные насосы способны работать как бустерные, то есть использоваться совместно с предварительным вакуумным насосом. Такая схема позволяет получить более глубокое разрежение и одновременно увеличить скорость откачки в определённом диапазоне давлений.
Принцип действия двухроторной системы
Работу двухроторного вакуумного насоса можно условно разделить на несколько последовательных процессов. Сначала газ поступает через входной патрубок в рабочую камеру. Вращающиеся роторы захватывают определённую порцию газа и перемещают её вдоль корпуса.
По мере поворота роторов рабочая полость переносится к стороне нагнетания. Затем газ вытесняется в выпускной канал. Весь цикл повторяется многократно, поэтому при непрерывном вращении возникает постоянный поток откачиваемой среды.
Между роторами не должно быть непосредственного контакта в нормальном режиме эксплуатации. Необходимые зазоры рассчитываются таким образом, чтобы обеспечить возможность вращения и одновременно ограничить обратный переток газа. Это одна из важных особенностей конструкции. Слишком большие зазоры увеличивают внутренние утечки и снижают эффективность, а слишком малые повышают требования к точности изготовления и увеличивают риск повреждения при температурном расширении или попадании посторонних частиц.
Валы роторов синхронизируются с помощью зубчатой передачи. Шестерни обеспечивают согласованное вращение рабочих элементов и не допускают их столкновения. Подшипники поддерживают валы и воспринимают возникающие механические нагрузки.
В некоторых конструкциях рабочая полость отделена от зоны расположения подшипников и зубчатой передачи. Такое решение позволяет уменьшить вероятность попадания масла из механизма привода в вакуумную камеру. Однако конкретная степень безмасляности зависит от устройства определённого насоса и его системы уплотнений.
Почему используются два ротора
Использование пары роторов позволяет создать непрерывный процесс перемещения газа и получить высокую производительность при относительно компактных размерах оборудования. Каждый ротор участвует в формировании рабочих полостей, а синхронное движение обеспечивает последовательную передачу газа к выходу.
Важным преимуществом является отсутствие необходимости использовать клапаны для каждого рабочего цикла. Роторный механизм работает непрерывно, поэтому при подходящих условиях можно добиться стабильного газового потока.
Ещё одна особенность заключается в возможности применения двухроторных насосов для перекачивания больших объёмов газа. В технологических установках это особенно важно на этапе быстрого удаления воздуха из вакуумной камеры. Если объём камеры значителен, использование насоса с небольшой скоростью откачки может привести к длительному достижению требуемого давления.
Однако высокая номинальная скорость откачки не означает одинаково высокую эффективность во всём диапазоне давлений. На результат влияют внутренние перетечки, газовая нагрузка, состояние уплотнений, конструкция выпускной системы и характеристики предварительного насоса.
Глубина вакуума и рабочий диапазон
Одной из распространённых ошибок при выборе вакуумного оборудования является ориентация исключительно на показатель предельного давления. Для реального технологического процесса не менее важна скорость откачки при конкретном рабочем давлении.
Например, насос может иметь хорошие показатели в области сравнительно высокого вакуума, но демонстрировать меньшую производительность при увеличении газовой нагрузки. Поэтому инженер при подборе оборудования оценивает не одну цифру, а рабочую характеристику насоса.
Для двухроторных агрегатов большое значение имеет давление на выходе. Многие конструкции не рассчитаны на самостоятельное сжатие газа от глубокого вакуума до атмосферного давления. При слишком высоком противодавлении повышаются механическая нагрузка, температура и потребляемая мощность.
По этой причине двухроторный насос часто устанавливают вместе с насосом предварительного разрежения. Последний снижает давление на выходе бустерного агрегата до уровня, при котором тот может работать в штатном режиме.
Такая комбинация позволяет разделить задачу на два этапа. Предварительный насос удаляет основной объём газа и обеспечивает необходимое давление на выходе двухроторного агрегата. Затем двухроторный насос увеличивает скорость откачки и помогает получить более глубокое разрежение.
Конструкция основных узлов

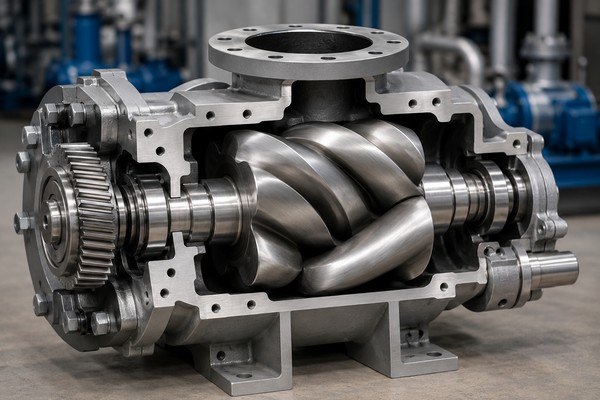

Основными элементами НВД являются корпус, два ротора, валы, синхронизирующая зубчатая передача, подшипники, система уплотнений и привод. В зависимости от модели присутствуют также элементы охлаждения, защитные устройства, измерительные приборы и различные варианты соединительной арматуры.
Корпус должен обладать достаточной жёсткостью. При работе насоса роторы вращаются с высокой скоростью, поэтому даже небольшая деформация может изменить расчётные зазоры. Это способно привести к ухудшению рабочих характеристик или, в неблагоприятных случаях, к контакту деталей.
Роторы изготавливаются с высокой точностью. Их геометрия определяет объём переносимого газа, величину внутренних зазоров и характер движения рабочей среды. Качество обработки поверхности также имеет значение, поскольку шероховатость влияет на потери и долговечность узлов.
Зубчатая передача обеспечивает синхронизацию роторов. Она должна работать надёжно и сохранять заданное взаимное положение валов. В зависимости от исполнения шестерни размещаются в отдельной масляной полости, изолированной от вакуумной камеры.
Уплотнения предотвращают поступление воздуха извне и ограничивают перемещение смазочного материала в вакуумную часть. Их состояние непосредственно влияет на стабильность работы оборудования.
Привод и регулирование скорости
Производительность двухроторного насоса связана со скоростью вращения роторов. Чем выше частота вращения, тем больше газа теоретически может быть перемещено за единицу времени. Однако увеличение скорости имеет ограничения.
С ростом частоты вращения увеличиваются механические нагрузки, нагрев подшипников и зубчатых передач, а также требования к балансировке роторов. Поэтому эксплуатация должна проводиться в пределах, установленных изготовителем.
В современных вакуумных системах может использоваться частотное регулирование электродвигателя. Оно позволяет адаптировать работу насоса к текущей нагрузке. Например, на одном этапе процесса требуется максимальная скорость откачки, а после достижения определённого давления достаточно меньшей производительности.
Регулирование скорости может способствовать снижению энергопотребления и механического износа, но возможность такого режима должна быть предусмотрена конструкцией насоса и его электропривода.
Роль предварительного насоса
Для многих двухроторных вакуумных агрегатов предварительный насос является обязательной частью системы. Сам по себе двухроторный механизм способен эффективно перемещать газ, но при большом перепаде давления нагрузка на него резко возрастает.
Предварительный агрегат удаляет газ с выпускной стороны НВД и поддерживает там необходимое давление. В зависимости от требований системы это может быть пластинчато-роторный, сухой винтовой, спиральный или другой вакуумный насос.
Выбор пары насосов должен выполняться комплексно. Производительность предварительного насоса не должна существенно ограничивать возможности двухроторного агрегата. Одновременно слишком производительный и мощный насос может быть неоправдан с экономической точки зрения.
В состав установки также могут входить обратные клапаны, фильтры, вакуумные затворы, измерители давления, газобалластные устройства и системы охлаждения. Все эти элементы влияют на фактическую работу вакуумной системы.
Где применяются двухроторные насосы
Область использования НВД определяется характеристиками конкретной модели и требованиями технологического процесса. Одно из основных направлений - создание вакуума в промышленных камерах и установках, где необходимо быстро удалять большие объёмы воздуха или технологических газов.
Такие системы могут применяться при вакуумной сушке материалов. Удаление воздуха и паров при пониженном давлении позволяет изменять температуру кипения жидкости и ускорять определённые технологические операции.
Двухроторные насосы также используются в процессах вакуумной пропитки, дегазации и некоторых видах термической обработки. В металлургии вакуум применяется для удаления растворённых газов и снижения содержания нежелательных примесей в материалах.
В химической промышленности вакуумные системы позволяют проводить процессы при более низких температурах, чем при атмосферном давлении. Это может быть важно при работе с термочувствительными веществами.
В электронной промышленности вакуум используется при изготовлении различных компонентов, нанесении покрытий и проведении операций, требующих контролируемой газовой среды.
Работа с различными газами
Вакуумный насос не обязательно работает только с обычным воздухом. В промышленности приходится удалять пары растворителей, водяной пар, инертные газы и другие технологические среды. Именно поэтому совместимость оборудования с рабочим газом должна быть проверена до начала эксплуатации.
Химическая активность среды может воздействовать на материалы корпуса, роторов, уплотнений и других элементов. Кроме того, пары способны конденсироваться внутри системы при определённых температурах.
Особенно внимательно необходимо относиться к водяному пару. При охлаждении он может конденсироваться и попадать в насос. В результате меняются свойства смазки в тех узлах, где она применяется, а также возрастает вероятность коррозии.
Для некоторых технологических процессов предусматриваются системы подогрева, газовый балласт или специальные процедуры продувки. Их назначение заключается в уменьшении количества конденсата и поддержании рабочих условий.
Преимущества и ограничения конструкции
К достоинствам двухроторных насосов можно отнести высокую скорость перемещения газа, отсутствие необходимости постоянного контакта рабочих роторов и рабочей жидкости, возможность использования в многоступенчатых вакуумных системах и способность эффективно работать при значительной газовой нагрузке.
При правильном подборе оборудования такая конструкция может обеспечивать стабильную производительность в течение продолжительного времени. Отсутствие масла непосредственно в рабочей камере также может быть важным преимуществом для процессов, чувствительных к загрязнению.
Одновременно имеются и ограничения. Двухроторный насос обычно предъявляет повышенные требования к предварительному вакууму и противодавлению. Конструкция с малыми рабочими зазорами чувствительна к попаданию твёрдых частиц. Вода и агрессивные пары также могут создавать проблемы, если оборудование не рассчитано на соответствующую среду.
Кроме того, насос не следует запускать или эксплуатировать в режимах, которые не предусмотрены технической документацией. Особенно опасны попытки самостоятельно повысить скорость вращения или изменить схему охлаждения.
Техническое обслуживание
Регулярное техническое обслуживание необходимо для сохранения рабочих характеристик вакуумного агрегата. Периодичность процедур зависит от конструкции, режима эксплуатации и требований производителя.
Обычно контролируются состояние подшипников, уровень и качество масла в соответствующих узлах, герметичность соединений, состояние уплотнений, температура корпуса и привода, уровень вибрации и шум.
Особое внимание следует уделять вакуумной герметичности системы. Иногда снижение эффективности насоса связано не с его неисправностью, а с подсосом воздуха через фланцевые соединения, клапаны, уплотнители или технологическую камеру.
Если насос работает с загрязнённой средой, необходимо контролировать состояние фильтров и защитных элементов. Попадание твёрдых частиц в рабочую камеру способно привести к повреждению роторов.
Необходимо также следить за состоянием трубопроводов. Чрезмерно узкие участки, большое количество изгибов и неправильно подобранная арматура увеличивают сопротивление потоку и могут заметно снизить фактическую скорость откачки.
Причины снижения производительности
Падение производительности вакуумной системы может иметь несколько причин. Одной из наиболее распространённых является нарушение герметичности. Даже небольшая утечка способна стать существенной при работе с глубоким вакуумом.
Другой причиной может быть увеличение внутренних зазоров вследствие износа. Если геометрия рабочих деталей отклоняется от расчётной, возрастает обратный переток газа между областями высокого и низкого давления.
Проблемы также могут возникать из-за неправильной работы предварительного насоса. Если он не обеспечивает требуемого давления на выходе НВД, двухроторный агрегат начинает работать в неблагоприятном режиме.
Следует учитывать и состояние откачиваемого газа. Большое количество паров, особенно конденсирующихся, способно существенно изменить характеристики системы.
Диагностику поэтому целесообразно проводить последовательно: сначала проверить герметичность, измерительные приборы и трубопроводы, затем оценить состояние предварительного насоса и только после этого анализировать состояние самого НВД.
Вибрация, шум и температура
Вакуумный насос является вращающимся механизмом, поэтому определённый уровень шума и вибрации является естественным. Однако резкое изменение этих параметров может свидетельствовать о неисправности.
Причиной повышенной вибрации может быть нарушение центровки привода, разбалансировка роторов, износ подшипников или повреждение зубчатой передачи. Иногда источник проблемы находится не в самом насосе, а в основании или соединительном трубопроводе.
Повышение температуры также требует внимания. Нагрев может быть связан с чрезмерным противодавлением, недостаточным охлаждением, неправильной смазкой или эксплуатацией за пределами допустимого режима.
Для промышленной установки полезно вести журнал параметров. Фиксация температуры, вибрации, давления и других показателей позволяет заметить постепенное ухудшение состояния оборудования ещё до возникновения серьёзной неисправности.
Как выбирают НВД для конкретной системы
Выбор двухроторного вакуумного насоса начинается с определения требуемого давления. Нужно знать не только желаемое конечное значение, но и диапазон, в котором установка будет работать большую часть времени.
Затем определяется необходимая скорость откачки. Она зависит от объёма вакуумируемой камеры, требуемого времени достижения рабочего давления, газовыделения материалов и количества газа, поступающего в систему в процессе работы.
Важен и состав среды. Если предполагается присутствие влаги, растворителей или химически активных веществ, оборудование должно быть совместимо с ними либо оснащаться дополнительными средствами защиты.
Следует учитывать температуру газа, температуру окружающей среды, режим работы, частоту включений и требования к уровню загрязнения вакуумной среды.
Наконец, оценивается совместимость НВД с предварительным насосом, трубопроводами, системой управления и электроснабжением. Только совокупность этих параметров позволяет определить, насколько конкретная модель соответствует технологической задаче.
Безопасность при эксплуатации
Вакуумное оборудование относится к промышленным механизмам, поэтому при его использовании необходимо соблюдать требования безопасности. Перед обслуживанием насос отключают от электропитания и исключают возможность его случайного запуска.
Особую опасность представляют вращающиеся детали. Защитные кожухи и другие предусмотренные конструкцией элементы не следует демонтировать во время работы.
Перед разборкой вакуумную систему необходимо привести в безопасное состояние. Если оборудование работало с химически активными или потенциально опасными веществами, необходимо учитывать возможность их остаточного присутствия внутри трубопроводов и корпуса.
Также важно контролировать давление на входе и выходе. Эксплуатация при недопустимом противодавлении способна привести к перегреву и повышенной нагрузке на механические элементы.
Монтаж и ремонт сложного вакуумного оборудования желательно поручать специалистам, знакомым с конкретной конструкцией. Особое значение имеют правильная центровка, регулировка зазоров и соблюдение требований к смазочным материалам.
Перспективы применения двухроторных вакуумных систем
Современные требования к промышленному оборудованию постепенно повышают значение энергоэффективности, автоматизации и контроля состояния механизмов. Для вакуумных систем это означает более широкое использование датчиков давления, температуры и вибрации.
Автоматизированный контроль позволяет регулировать производительность в зависимости от текущей нагрузки. Вместо постоянной работы на максимальной скорости система может изменять режим вращения и подключать дополнительные насосы только при необходимости.
Другим направлением является развитие безмасляных технологий. В тех процессах, где даже небольшое загрязнение парами масла нежелательно, востребованы решения с минимальным контактом рабочей среды со смазочными материалами.
При этом классические двухроторные схемы сохраняют значение благодаря сочетанию высокой скорости откачки, относительно простой физики работы и возможности интеграции с различными типами предварительных насосов.
Заключение
Двухроторные вакуумные насосы НВД представляют собой важный класс оборудования для создания промышленного вакуума и перемещения больших объёмов газа. Их работа основана на синхронном вращении двух роторов, которые захватывают и последовательно перемещают газ от входа к выходу. Конструкция позволяет получать высокую скорость откачки и использовать насосы в составе многоступенчатых вакуумных установок.
При этом эффективность НВД определяется не только характеристиками самого агрегата. На результат влияют давление на выходе, производительность предварительного насоса, герметичность трубопроводов, состав и температура газа, состояние роторов, подшипников и уплотнений. Поэтому оборудование следует подбирать с учётом всей технологической системы, а не только показателя предельного вакуума.
Правильный монтаж, регулярный контроль рабочих параметров и соблюдение эксплуатационных ограничений позволяют поддерживать стабильность вакуумного процесса и своевременно выявлять признаки неисправностей. Благодаря этому двухроторные насосы остаются востребованным решением для задач, где требуется быстрое удаление значительных объёмов газа и надёжная работа вакуумной установки в заданном диапазоне давлений.
