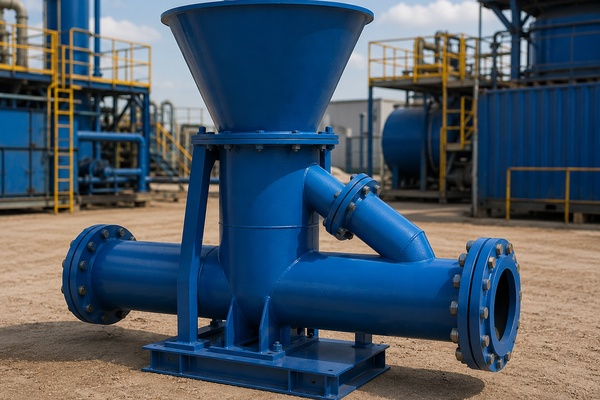

Смесительная воронка ВС-3-2000 относится к струйным аппаратам, используемым для приготовления, обработки и утяжеления технологических жидкостей. Основная область применения такого оборудования - циркуляционные системы буровых установок, где требуется быстро вводить в буровой раствор порошкообразные и жидкие реагенты, обеспечивать их интенсивное смешивание и предварительное диспергирование.
В отличие от обычного резервуара с механической мешалкой, ВС-3-2000 технические характеристики использует энергию потока рабочей жидкости. Буровой раствор под давлением проходит через проточную часть аппарата, где скорость его движения увеличивается. Возникающее разрежение обеспечивает подсасывание реагента из загрузочной воронки. Далее компоненты попадают в область интенсивной турбулентности и смешиваются.
Особенностью модели ВС-3-2000 является повышенная производительность. По данным производителя, воронка рассчитана на обработку 250-320 м³ бурового раствора в час, а производительность по вводимой твердой фазе составляет 10-16 т/ч. Условный диаметр входного и выходного патрубков равен 200 мм, а рабочее давление на входе находится в диапазоне 0,2-0,4 МПа.
Назначение ВС-3-2000
Основная задача смесительной воронки - ускоренное введение компонентов в циркулирующую жидкость.
При приготовлении бурового раствора необходимо добавлять различные материалы: бентонит, барит, соли, полимерные реагенты, регуляторы фильтрации, химические добавки и другие вещества. Если высыпать порошок непосредственно в емкость, он может образовывать комки, плавать на поверхности или оседать на дне до полного смачивания.
Струйная схема позволяет вводить реагент непосредственно в быстро движущийся поток.
За счет этого частицы быстрее смачиваются, распределяются в жидкости и поступают в циркуляционную емкость уже в виде предварительно сформированной смеси.
ВС-3-2000 может применяться как для растворов на водной основе, так и для углеводородных эмульсий.
Принцип работы
Работа ВС-3-2000 основана на эффекте эжекции.
Рабочая жидкость поступает во входной патрубок под определенным давлением.
Внутри аппарата поток проходит через участок уменьшенного сечения. Скорость увеличивается, а статическое давление в зоне смешивания уменьшается.
Возникающее разрежение способствует втягиванию порошкообразного или жидкого компонента из загрузочной воронки.
После этого реагент попадает в высокоскоростной поток.
Сильная турбулентность способствует разрушению рыхлых скоплений порошка, его смачиванию и распределению в жидкости.
Полученная смесь через выходной патрубок направляется обратно в циркуляционную систему.
Производительность по буровому раствору
Для ВС-3-2000 заявлена производительность по буровому раствору от 250 до 320 м³/ч.
Это один из основных параметров модели.
Если перевести значение в литры в секунду, диапазон соответствует примерно 69-89 л/с.
Такая производительность рассчитана на системы, где необходимо обрабатывать значительный объем жидкости.
При этом реальный расход зависит не только от конструкции самой воронки.
На него влияют характеристики питающего насоса, диаметр трубопроводов, вязкость раствора, количество поворотов и местных сопротивлений, положение регулирующей арматуры.
Поэтому паспортное значение следует рассматривать в контексте всей гидравлической системы.
Производительность по твердой фазе
По данным изготовителя, ВС-3-2000 позволяет вводить ориентировочно 10-16 т твердой фазы в час.
Этот параметр особенно важен при работе с большими объемами утяжелителя.
Например, при повышении плотности бурового раствора может потребоваться интенсивное введение барита.
Но фактическая скорость загрузки зависит от свойств конкретного порошка.
Материалы отличаются насыпной плотностью, влажностью, размером частиц и сыпучестью.
Сухой минеральный порошок может легко поступать в воронку, тогда как склонный к слеживанию реагент способен задерживаться в загрузочной зоне.
Поэтому предельную производительность по твердой фазе нельзя считать одинаковой для любого материала.
Рабочее давление
Для ВС-3-2000 указан диапазон давления на входе 0,2-0,4 МПа.
Это примерно 2-4 бар.
Давление напрямую влияет на скорость рабочей струи и качество эжекции.
Если оно становится недостаточным, уменьшается разрежение в зоне загрузки.
В результате порошок поступает медленнее, а качество смешивания ухудшается.
Чрезмерное давление также нежелательно.
Оно повышает гидравлическую нагрузку, увеличивает скорость абразивного износа и может привести к работе оборудования за пределами расчетного режима.
Поэтому параметры насоса должны соответствовать характеристикам смесительной воронки.
Диаметр входа и выхода
Условный диаметр входного и выходного патрубков ВС-3-2000 составляет 200 мм.
Большое проходное сечение связано с высокой производительностью установки.
При проектировании трубопроводной обвязки желательно избегать резкого уменьшения диаметра непосредственно перед аппаратом.
Если, например, воронка подключена к системе через значительно более узкий трубопровод, фактическая пропускная способность будет ограничиваться именно этим участком.
Кроме того, резкие переходы увеличивают гидравлические потери.
Диаметр 200 мм необходимо учитывать не только при выборе труб, но и при подборе клапанов, фланцев, компенсаторов и других элементов обвязки.
Габаритные размеры ВС-3-2000
Максимальные габариты модели составляют 1400 × 640 × 1020 мм.
Таким образом, длина установки составляет до 1,4 м, ширина - около 0,64 м, высота - около 1,02 м.
Относительно высокая производительность сочетается с достаточно компактной компоновкой.
Однако при проектировании площадки нельзя ориентироваться только на физический контур оборудования.
Необходимо предусмотреть дополнительное пространство для загрузки мешков с реагентами, обслуживания сопла, демонтажа отдельных элементов и присоединения трубопроводов.
Если материал загружается вручную, особенно важна удобная высота рабочей площадки.
Масса оборудования
Масса ВС-3-2000 составляет не более 230 кг.
Это сравнительно небольшой показатель для промышленного аппарата с трубопроводом диаметром 200 мм.
Тем не менее при монтаже требуется надежное основание.
Следует учитывать не только собственную массу конструкции, но и массу жидкости, находящейся внутри проточной части, трубопроводную нагрузку и возможные динамические воздействия.
Трубопроводы желательно устанавливать на собственных опорах.
Недопустимо, чтобы значительная масса магистрали передавалась непосредственно на патрубки смесительной воронки.
Технические характеристики ВС-3-2000 в кратком виде
К основным параметрам модели относятся:
- производительность по буровому раствору - 250-320 м³/ч;
- производительность по твердой фазе - 10-16 т/ч;
- давление рабочей жидкости на входе - 0,2-0,4 МПа;
- условный диаметр входного патрубка - 200 мм;
- условный диаметр выходного патрубка - 200 мм;
- максимальные габаритные размеры - 1400 × 640 × 1020 мм;
- масса - не более 230 кг.
Эти параметры позволяют отнести ВС-3-2000 к высокопроизводительным смесительным воронкам для крупных циркуляционных систем.
Питающий насос
Сама воронка не создает рабочий поток.
Для функционирования требуется насос, обеспечивающий необходимый расход и давление.
Чаще всего в циркуляционных системах используются центробежные насосы.
При выборе следует учитывать рабочую точку насосного агрегата.
Недостаточно сравнить только максимальную паспортную производительность.
Насос должен обеспечивать необходимый расход именно при сопротивлении трубопроводной системы и давлении 0,2-0,4 МПа на входе в ВС-3-2000.
Если насос работает далеко от оптимальной точки, могут увеличиваться энергопотребление, вибрация и износ.
Почему важна характеристика насоса
В струйном аппарате качество смешивания напрямую связано с энергией жидкости.
Если рабочий поток нестабилен, эжекция также становится нестабильной.
Например, при снижении уровня жидкости во всасывающей емкости насос может начать подавать меньший расход.
В результате порошок перестает нормально втягиваться.
Попытка компенсировать это увеличением ручной загрузки обычно только ухудшает ситуацию и может привести к закупориванию горловины.
Поэтому при эксплуатации необходимо контролировать давление перед смесительной воронкой.
Работа с баритом
Одним из наиболее типичных материалов для ВС-3-2000 является барит.
Он применяется для увеличения плотности бурового раствора.
При приготовлении тяжелых систем требуется вводить значительную массу порошка, поэтому производительность по твердой фазе становится критическим параметром.
Барит отличается высокой плотностью и выраженными абразивными свойствами.
При прохождении через проточную часть его частицы воздействуют на поверхности аппарата.
Поэтому длительная эксплуатация требует контроля состояния сопла, смесительной камеры и трубопроводов.
Работа с бентонитом
Бентонит используется для формирования структурно-механических и фильтрационных свойств бурового раствора.
При контакте с водой его частицы начинают гидратироваться.
Если большой объем порошка сразу попадет в спокойную жидкость, могут появляться комки с гидратированной внешней оболочкой и сухой сердцевиной.
Разрушать такие образования трудно.
Высокая турбулентность ВС-3-2000 помогает быстро разделять порошок и распределять его по потоку.
Однако окончательная гидратация бентонита продолжается уже в циркуляционной емкости.
Следовательно, гидроворонка выполняет функцию интенсивного первичного смешивания, но не заменяет дальнейшее перемешивание.
Работа с полимерными реагентами
Полимеры часто более чувствительны к скорости загрузки, чем минеральные порошки.
Если подавать их слишком интенсивно, частицы могут слипаться.
Поэтому даже при высокой паспортной производительности ВС-3-2000 скорость введения конкретного полимера может быть существенно ниже максимальных 10-16 т/ч.
Технолог должен учитывать рекомендации производителя реагента.
Некоторые вещества требуют медленного ввода, определенного значения pH и последующей выдержки.
Дополнительная комплектация
Для ВС-3-2000 производителем предусмотрена возможность дополнительного оснащения защитной сеткой, устройством для разрезания мешков и соплами различных диаметров.
Защитная сетка уменьшает вероятность попадания в проточную часть крупных посторонних предметов.
Приспособление для вскрытия мешков упрощает ручную загрузку порошка.
Сменные сопла позволяют согласовать характеристики аппарата с конкретным насосом и рабочим режимом.
Однако изменение диаметра сопла должно выполняться осознанно: оно влияет одновременно на расход, скорость струи и создаваемое разрежение.
Износостойкость проточной части
ВС-3-2000 предназначена для работы с абразивными материалами.
По данным изготовителя, проточная часть выполняется из износостойких материалов.
Это особенно важно при постоянной работе с баритом, минеральными наполнителями и буровым раствором, содержащим твердые частицы.
Однако износостойкое исполнение не означает полного отсутствия износа.
С высокой скоростью частицы воздействуют на сопло и стенки каналов.
По мере увеличения фактического проходного сечения характеристики струи меняются.
Поэтому изнашиваемые элементы необходимо периодически проверять.
Защитное покрытие
Для наружных металлических поверхностей применяется цинконаполненное покрытие, устойчивое к контакту с буровыми растворами, включая системы на углеводородной основе.
Защитное покрытие имеет практическое значение в условиях буровой площадки.
Оборудование подвергается воздействию воды, раствора, реагентов и атмосферных осадков.
При повреждении покрытия металл может начать корродировать.
Поэтому сколы, возникающие во время транспортировки или монтажа, желательно своевременно восстанавливать.
Монтаж в циркуляционной системе
Обычно ВС-3-2000 включается в отдельный контур приготовления раствора.
Насос забирает жидкость из технологической емкости.
Далее она поступает через смесительную воронку.
После ввода реагента смесь возвращается обратно в емкость.
Для эффективного перемешивания важно правильно выбрать точку возврата.
Если выход расположен слишком близко к всасыванию насоса, образуется короткий циркуляционный контур.
Жидкость возле насоса многократно проходит через аппарат, тогда как удаленные зоны резервуара перемешиваются недостаточно.
Совместная работа с перемешивателями
Даже высокопроизводительная гидроворонка не гарантирует однородность всего объема резервуара.
Она обеспечивает интенсивное локальное смешивание.
После выхода из ВС-3-2000 жидкость должна распределиться по всей технологической емкости.
Для этого применяются механические перемешиватели или гидравлические струйные системы.
Особенно важна постоянная циркуляция при работе с утяжеленными растворами.
Если движение прекратится, барит и другие плотные компоненты могут постепенно оседать.
Почему важно не превышать скорость загрузки
Паспортная производительность по твердой фазе 10-16 т/ч показывает потенциальные возможности оборудования, но не означает, что любой порошок следует подавать с такой скоростью.
Если поступление материала превышает способность струи его втянуть, горловина начинает заполняться.
Порошок может уплотняться и образовывать пробку.
Еще одна проблема - плохое смачивание.
Слишком большое количество материала одновременно попадает в относительно небольшой объем жидкости, из-за чего формируются агломераты.
Поэтому скорость загрузки регулируют по фактическому поведению смеси.
Причины снижения производительности
Если ВС-3-2000 начала втягивать порошок хуже, причины могут быть разными.
В первую очередь проверяют давление рабочей жидкости.
Затем оценивают состояние насоса и положение арматуры.
Следующий этап - осмотр сопла.
При абразивном износе его диаметр увеличивается, скорость струи уменьшается и разрежение становится слабее.
Еще одна распространенная причина - отложения в загрузочном канале.
Некоторые реагенты после контакта с влагой быстро набухают и сужают проходное сечение.
Засорение загрузочной зоны
Особенно склонны к образованию отложений глинистые и полимерные реагенты.
Если после окончания работы оставить их остатки внутри аппарата, материал может высохнуть и превратиться в плотную массу.
При следующем запуске эжекция становится нестабильной.
Поэтому после приготовления раствора гидроворонку рекомендуется промывать.
Сначала прекращается подача порошка, а рабочая жидкость продолжает циркулировать.
Если необходимо, затем используется чистая промывочная жидкость.
Безопасность загрузки порошков
Порошкообразные реагенты могут образовывать пыль.
Даже относительно безопасный минеральный материал при высокой концентрации раздражает дыхательные пути и ухудшает условия работы.
Некоторые химические реагенты требуют специальных средств защиты.
Поэтому при ручном вскрытии мешков применяются перчатки, защитные очки и средства защиты органов дыхания в соответствии с паспортом безопасности материала.
При больших объемах загрузки может использоваться местная аспирация.
Организация рабочей площадки
Высота ВС-3-2000 составляет до 1020 мм, однако фактическая высота загрузочной точки зависит от способа установки и трубопроводной обвязки.
Если оператор регулярно работает с тяжелыми мешками, площадка должна быть организована так, чтобы минимизировать необходимость поднимать груз на неудобную высоту.
Для крупных объемов могут использоваться биг-бэги и механизированные системы растаривания.
Это не только снижает физическую нагрузку на персонал, но и делает подачу реагента более равномерной.
Энергетические особенности
Сама воронка не имеет мощного отдельного двигателя, но для создания рабочей струи требуется насос.
Следовательно, энергопотребление процесса определяется прежде всего характеристиками насосной станции и гидравлическими потерями.
Чем длиннее трубопровод и чем больше в нем поворотов, клапанов и сужений, тем больше мощности потребуется для получения нужного давления непосредственно перед ВС-3-2000.
Рациональная компоновка позволяет уменьшить эти потери.
Отличие от механического смесителя
Механический смеситель использует вращающиеся лопасти, расположенные непосредственно в резервуаре.
ВС-3-2000 использует энергию струи.
Эти технологии не обязательно конкурируют.
На практике они часто работают совместно.
Гидроворонка быстро вводит компонент и выполняет первичное диспергирование.
Мешалка затем поддерживает однородность всего объема жидкости.
Такое сочетание особенно эффективно при приготовлении больших партий бурового раствора.
Отличие от менее производительных воронок
Модель ВС-3-2000 рассчитана именно на повышенный расход рабочей среды.
Условный проход 200 мм и производительность до 320 м³/ч делают ее ориентированной на крупные циркуляционные системы.
На небольшом технологическом контуре подобная производительность может оказаться избыточной.
Это приведет к необходимости использовать крупный насос и трубопровод большого диаметра без реальной технологической потребности.
Поэтому выбор модели должен основываться на расчетном расходе, а не на принципе максимальной мощности.
Какие параметры необходимо учитывать при выборе
Первым параметром является требуемая производительность по жидкости.
Вторым - максимальная масса порошка, которую необходимо вводить за единицу времени.
Третьим - характеристики имеющегося насоса.
Далее проверяют условный диаметр трубопроводов.
Для ВС-3-2000 это DN 200.
Также учитываются физические свойства бурового раствора, тип реагентов, абразивность и химическая активность среды.
После этого оцениваются габариты 1400 × 640 × 1020 мм и возможность организовать безопасную загрузочную площадку.
Техническое обслуживание
В обслуживании особое внимание уделяется проточной части.
Периодически необходимо осматривать сопло, смесительную камеру и присоединительные элементы.
Проверяются фланцевые соединения и состояние уплотнений.
После работы с быстро набухающими или схватывающимися материалами аппарат тщательно промывается.
Наружные поверхности также следует очищать от бурового раствора.
Если защитное покрытие повреждено, участок восстанавливают для предотвращения коррозии.
Ремонтопригодность
Производитель указывает ремонтопригодную компоновку ВС-3-2000 и возможность замены элементов проточной части, испытывающих естественный износ.
Для промышленного оборудования это важное качество.
Сопло и внутренние элементы работают в наиболее тяжелых условиях.
Если для их замены приходится демонтировать всю трубопроводную систему, продолжительность ремонта существенно увеличивается.
Поэтому при монтаже необходимо сохранять предусмотренные зоны доступа.
Когда технические характеристики особенно важны
Параметры ВС-3-2000 необходимо знать при нескольких типовых задачах.
Первая - проектирование новой циркуляционной системы.
Вторая - замена существующей смесительной воронки.
Третья - подбор насоса.
Четвертая - расчет производительности участка приготовления бурового раствора.
Пятая - модернизация трубопроводной обвязки.
Во всех случаях особенно важны расход 250-320 м³/ч, давление 0,2-0,4 МПа и условный проход 200 мм.
Заключение
ВС-3-2000 представляет собой высокопроизводительную смесительную воронку струйного типа, предназначенную для приготовления, обработки и утяжеления буровых растворов. Аппарат использует эффект эжекции: рабочая жидкость ускоряется в проточной части, создаваемое разрежение втягивает порошкообразный или жидкий компонент, после чего смесь интенсивно перемешивается и предварительно диспергируется.
Ключевая техническая характеристика ВС-3-2000 - производительность по буровому раствору 250-320 м³/ч. По твердой фазе установка рассчитана на 10-16 т/ч. Рабочее давление на входе составляет 0,2-0,4 МПа.
Входной и выходной патрубки имеют условный диаметр 200 мм. Это необходимо учитывать при проектировании насосной и трубопроводной системы. Сужение магистрали способно ограничить фактическую пропускную способность независимо от возможностей самой воронки.
Габариты оборудования составляют не более 1400 × 640 × 1020 мм, а масса - до 230 кг.
На фактическую эффективность существенно влияют характеристики питающего насоса, вязкость и плотность жидкости, свойства порошка и состояние сопла. Поэтому паспортная производительность достигается только при правильно организованном гидравлическом режиме.
ВС-3-2000 может использоваться для ввода барита, бентонита, полимеров и других компонентов, но оптимальная скорость подачи каждого реагента определяется индивидуально. Максимальный показатель по твердой фазе нельзя автоматически применять к материалам, склонным к слеживанию или быстрому образованию комков.
В процессе эксплуатации особенно важно контролировать давление перед аппаратом и состояние проточной части. Абразивный износ сопла способен уменьшить скорость рабочей струи и ухудшить эжекцию даже при сохранении нормальной работы насоса.
После использования оборудование необходимо промывать, особенно если применялись глинистые, полимерные или другие реагенты, способные образовывать плотные отложения.
Таким образом, технические характеристики ВС-3-2000 показывают, что установка рассчитана прежде всего на крупные технологические контуры с высоким расходом жидкости и значительными объемами вводимой твердой фазы. Ее эффективность определяется не только параметрами самой воронки, но и правильным согласованием с насосом, трубопроводной сетью, системой перемешивания и конкретной рецептурой бурового раствора.
